Dry-Type Transformer Casting Resin

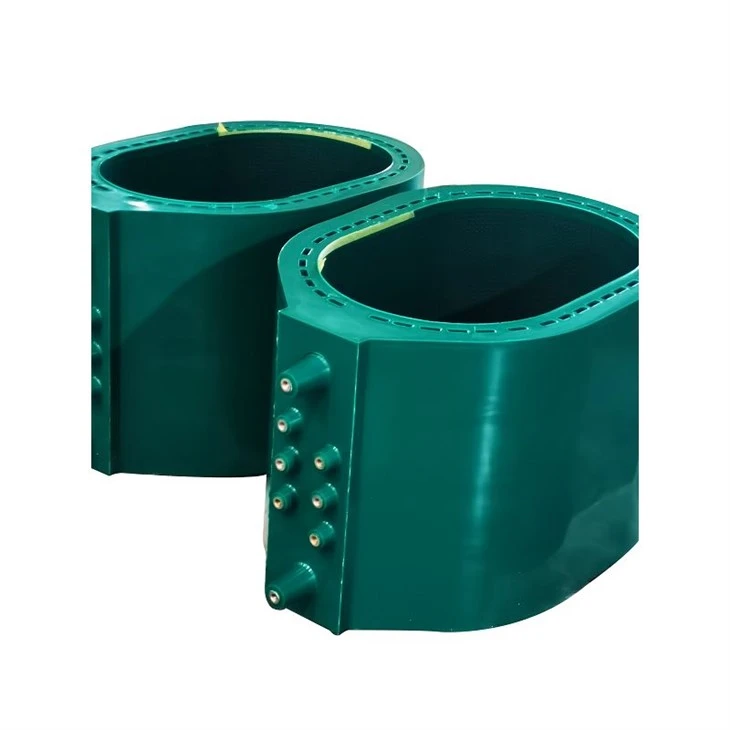

Dry-Type Transformer Casting Resin suppliers
Dry-Type Transformer Casting Resin factory

Kuiv{0}}tüüpi transformervaluvaik

Küsi pakkumist

Toote tutvustus

Kuiv-tüüpi trafo valuvaik on spetsiaalne epoksüvaigumaterjal, mida kasutatakse kuiv-tüüpi trafo mähiste isolatsioonikapseldamiseks. Segades epoksüvaiku, kõvendusaineid, täiteaineid ja lisaaineid kindlas vahekorras ning kasutades segu vormi süstimiseks vaakumvaluprotsessi, moodustub pärast kuumkõvenemist tahke isolatsioonistruktuur. Sellel konstruktsioonil on suurepärased elektriisolatsiooni omadused, mehaaniline tugevus ja keskkonnakindlus. Selle peamine ülesanne on isoleerida trafo mähised väliskeskkonnast, -vältides niiskuse, tolmu ja saasteainete sissetungimist,-samal ajal suurendades soojuse hajumise tõhusust ja mehaanilist stabiilsust. See on kriitilise tähtsusega materjal, mis võimaldab kuiv-tüüpi trafodel saavutada õli-- ja hooldusvaba{10}}töö.

Toote põhiparameetrid

Komponendid	Peaagent	Kõvendi	Viidatud standardid
värvi	Hele punane	Hallikas{0}}pruun	一一
Viskoossus 40 kraadi (mpa.s)	4380~5800	3800~5200	GB/T24148.4-2009
tihedus (g/ml)	1.65~1.76	1.65~1.69	GB/T6750-2007

Märkus.Värve saab kohandada vastavalt kliendi nõudmistele.

Traditsiooniline vaakumvaluprotsess

Valukomplekt on täielikult kokku pandud. Pärast vormivabastusvahendi pealekandmist ja koostu vormi asetamist viiakse see ahju ja hoitakse 80–100 kraadi juures 5–8 tundi.

Vaigu komponente mõõdetakse kindlaksmääratud suhte järgi (nt B:A=1:1) ja asetatakse kontrollitava temperatuuriga ahju. Ümbritseva õhu temperatuuril 25 kraadi soojendatakse ahi 70 kraadini ja hoitakse 2–3 tundi.

Kuivatatud valusõlm viiakse vaakumvalupaaki, kus sisetemperatuur on seatud 70–75 kraadini. Samal ajal sisestatakse paaki eelsoojendatud vaigu segu, mille temperatuur on seatud 60 kraadini.

Vaigu segu segamispaagis hoitakse 60 kraadi juures. Segamise ajal rakendatakse vaakum, vähendades rõhku 50–150 Pa-ni. Kui visuaalne kontroll läbi vaateklaasi kinnitab, et vaik on täielikult degaseeritud (mulli{5}}vaba), on see valamiseks valmis.

Sõltuvalt valusõlme suurusest reguleeritakse valamise kestust vahemikus 30 kuni 70 minutit. Pärast valamist hoitakse vaakumit veel 30–40 minutit. Seejärel vabastatakse vaakum, rakendatakse 2 kg positiivset rõhku ja koost eemaldatakse paagist.

Kõvenemistemperatuuri profiil

Lava	Sisu	Kõvenemisaeg (min)	Kõvenemistemperatuur (kraad)
1	Soojenemine	30	25~80
2	püsiv temperatuur	360	80
3	Soojenemine	15	80~100
4	püsiv temperatuur	240	100
5	Soojenemine	15	100~130
6	püsiv temperatuur	360	130

Märkus.Eeldusel, et toote toimivus ei ole ohus, võib kõvenemistemperatuuri profiili vastavalt erinevate toodete spetsiifilistele omadustele ja nõuetele kohandada.

Toote omadused pärast kõvenemist

Testitavad esemed	Kuiv{0}}tüüpi transformervaluvaik	Viidatud standardid
Tõmbetugevus (MPa)	50~63	GB/T 15022.2-2017
Tõmbe elastsusmoodul (MPa)	7.60~8.60*10³
Paindetugevus (MPa)	99~106
Paindemoodul (MPa)	8.65~9.63*10³
Löögitugevus (KJ/m²)	49~59
Katkene pikenemine (%)	1.0~1.1
Survetugevus (MPa)	150~155
kõvadus (shored)	82~85
Mahutakistus (Ω·m)	10¹⁵
Dielektriline tugevus (MV/m)	26

Rakenduste väljad

Kuiv{0}}tüüpi transformaatorid elektrisüsteemides

Seda kasutatakse südamiku isolatsioonimaterjalina 10 kV, 35 kV ja suurema pingega kuiv{0}-tüüpi trafode mähiskapseldamiseks. Seda kasutatakse laialdaselt linna elektrivõrkudes,{4}}kõrghoonetes, metroosüsteemides, lennujaamades ja muudes keskkondades, mis nõuavad kõrgeid ohutusstandardeid ja naftavaba töötamist.

Spetsiaalsed transformerid

Sobib alaldi trafodele, eraldustrafodele, kaevandustrafodele ja sarnastele seadmetele. See vastab erinõuetele isolatsiooni, leegiaeglustuse ja soojustakistuse osas nõudlikes keskkondades, nagu metallurgia, keemiline töötlemine ja söekaevandamine.

Uus energiasektor

Kasutatakse tuuleenergia ja fotogalvaaniliste süsteemide kuiv{0}}tüüpi trafodes. See talub äärmuslikke temperatuure, niiskuse muutusi ja UV vananemist, tagades stabiilse töö.

Raudteetransiit

Kasutatakse metroo- ja kergraudteesüsteemide veojõutrafodes. See pakub suurepärast vibratsioonikindlust ja löögisummutust, mis võimaldab tal töötamise ajal vastu pidada mehaanilistele pingetele.

Tööstuslikud juhtimisseadmed

Kasutatakse kapseldava isolatsioonimaterjalina elektriseadmetes, nagu reaktorid ja instrumenditrafod, parandades töökindlust ja tööiga keerukates tööstuskeskkondades.

Kõrghooned ja ärihooned{0}

Kasutatakse voolujaotustrafodes suure{0}}asutusega kohtades, nagu kaubanduskeskused, büroohooned ja haiglad. Selle õli-vaba disain vähendab oluliselt tuleohtu ja tagab tuleohutuseeskirjade järgimise.

Isolatsiooniklass

Klass F

Pakendi spetsifikatsioon

25 kg

Kõlblikkusaeg ja säilitustingimused

Säilivusaeg:180 päeva. Säilivusaega ületavad tooted tuleb enne kasutamist üle vaadata ja kinnitada, et need on kvalifitseeritud. Hoida hästi-ventileeritavas kuivas keskkonnas. Vältida niiskust ja hoida eemal süttimisallikatest.

Ettevaatusabinõud

Käitlemine

Käsitsemise ajal on soovitatav kanda kindaid ja näomaski, et vältida otsest kokkupuudet nahaga.

Silma sattumine

Silma sattumisel loputada koheselt puhta jooksva veega 10-15 minutit. Kui ebamugavustunne püsib, pöörduge arsti poole.

Kokkupuude nahaga

Kui toode satub nahale, pühkige see puhta lapiga maha ja peske hoolikalt seebi või puhastusvahendiga.

Sissehingamine

Aurude sissehingamisel ja ebamugavustunde tekitamisel minge kohe hästi{0}}ventileeritavasse kohta. Rasketel juhtudel pöörduge arsti poole.

Kuum tags: kuiv-tüüpi trafo valuvaik, Hiina kuiv-tüüpi trafo valuvaigu tootjad, tarnijad, tehas

Paari

Kuiv{0}}tüüpi transformerepoksüvaluvaik

Järgmise

H-klassi epoksüvaik

Ju gjithashtu mund të pëlqeni

Küsi pakkumist
